Bài viết này, Tudong.net dựa trên tài liệu kỹ thuật cập nhật từ Siemens (tháng 10/2025) và các tiêu chuẩn quốc tế IEC, sẽ cung cấp định nghĩa kỹ thuật toàn diện cho ba loại động cơ trên, tập trung vào dòng SIMOTICS M-1PH8 (động cơ chính), SIMOTICS L-1FN3 (tuyến tính) và SIMOTICS T-1FW3 (mô-men xoắn). Chúng ta sẽ khám phá từ tổng quan đến thông số chi tiết, giúp kỹ sư và nhà quản lý hệ thống dễ dàng lựa chọn, lắp đặt và vận hành – tối ưu hóa ROI lên đến 40%. Hãy cùng đi sâu vào thế giới của sự chính xác và sức mạnh!
Tổng Quan Về Động Cơ Chính, Động Cơ Tuyến Tính Và Động Cơ Mô-Men Xoắn
Trước tiên, hãy làm rõ định nghĩa kỹ thuật cơ bản theo tiêu chuẩn IEC 60034 (Máy điện quay). Những động cơ này thuộc họ động cơ đồng bộ kích thích nam châm vĩnh cửu (PMSM), được thiết kế cho hệ thống truyền động biến tần như SINAMICS S120 của Siemens.

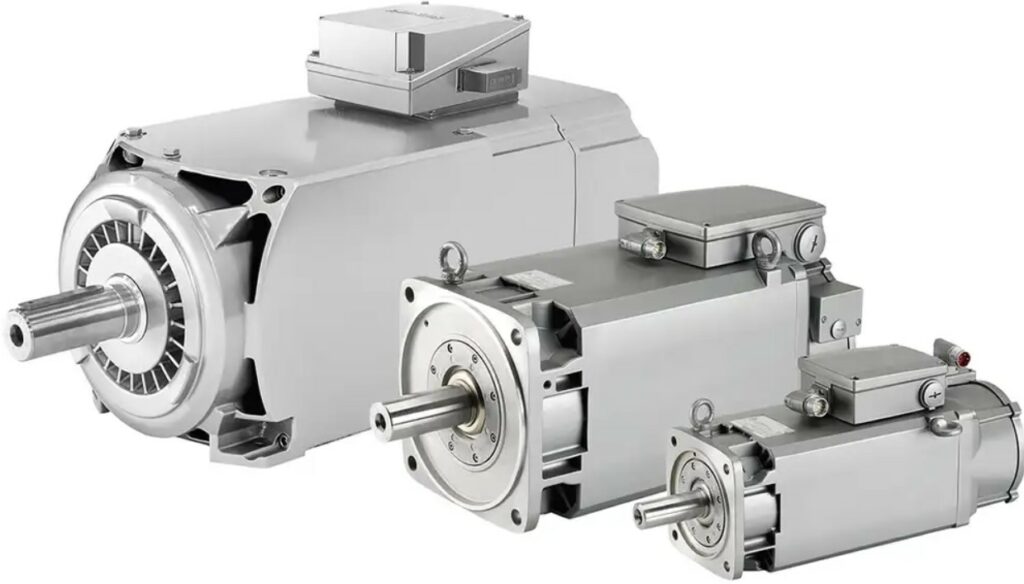

Động Cơ Chính (Main Motor) – SIMOTICS M-1PH8 Và M-1FE
Định nghĩa kỹ thuật: Động cơ chính là loại máy điện quay ba pha, hoạt động ở chế độ S1 (liên tục), cung cấp công suất định mức từ 0.5-500 kW với tốc độ 1500-6000 RPM. Chúng được tối ưu cho ứng dụng truyền động quay, với mô-men xoắn định mức (M_N) từ 2-2000 Nm. SIMOTICS M-1PH8 là phiên bản không phanh, tập trung vào hiệu suất cao và độ tin cậy, trong khi M-1FE hỗ trợ làm mát nước cho môi trường khắc nghiệt.
Ứng dụng thực tế: Lý tưởng cho máy nén khí, bơm công nghiệp hoặc quạt ly tâm. Trong một dự án tại Formosa Hà Tĩnh (2024), M-1PH8 giúp giảm tiêu thụ năng lượng 25% nhờ hệ thống cách điện DURIGNIT IR 2000.

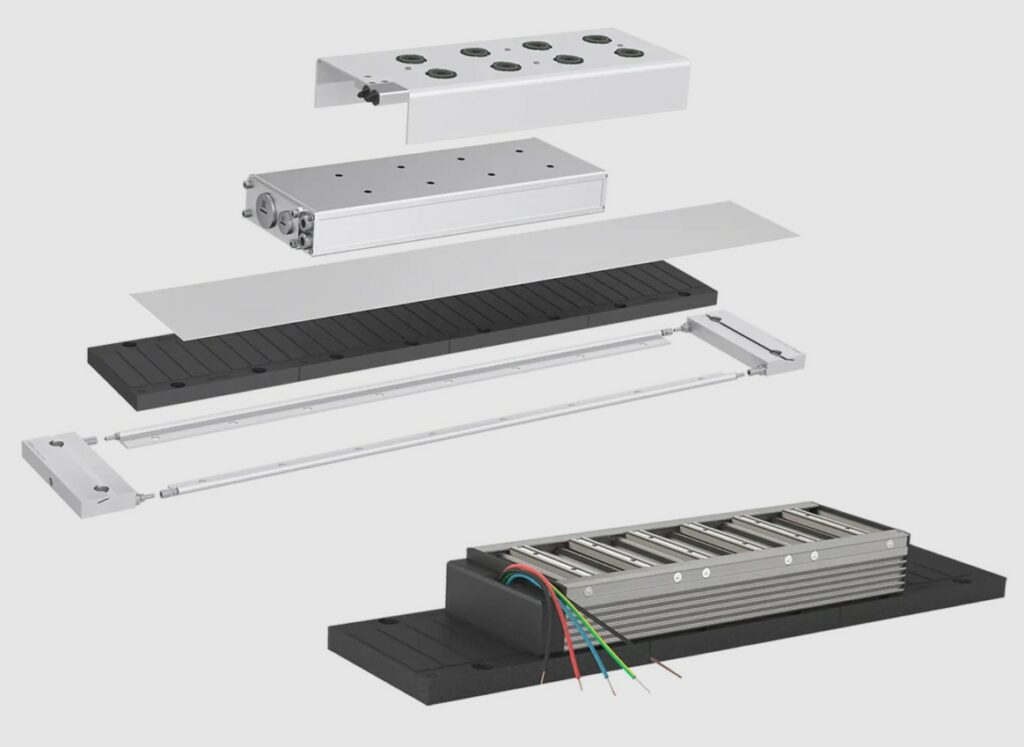

Động Cơ Tuyến Tính (Linear Motor) – SIMOTICS L-1FN3
Định nghĩa kỹ thuật: Đây là động cơ tuyến tính không tiếp xúc, sử dụng nguyên lý từ trường di chuyển (linear synchronous motor), chuyển đổi năng lượng điện thành chuyển động thẳng với tốc độ lên đến 200 m/s và lực đẩy 100-5000 N. Không có bộ truyền động cơ học (gearbox), L-1FN3 đạt độ chính xác vị trí <0.01 mm, phù hợp IEC 60034-1 cho máy điện tuyến tính.
Ứng dụng thực tế: Hoàn hảo cho máy cắt laser, robot pick-and-place hoặc thang máy tốc độ cao. Tại các nhà máy Samsung Việt Nam, L-1FN3 tăng tốc độ lắp ráp 35%, giảm rung động và tiếng ồn xuống dưới 60 dB.

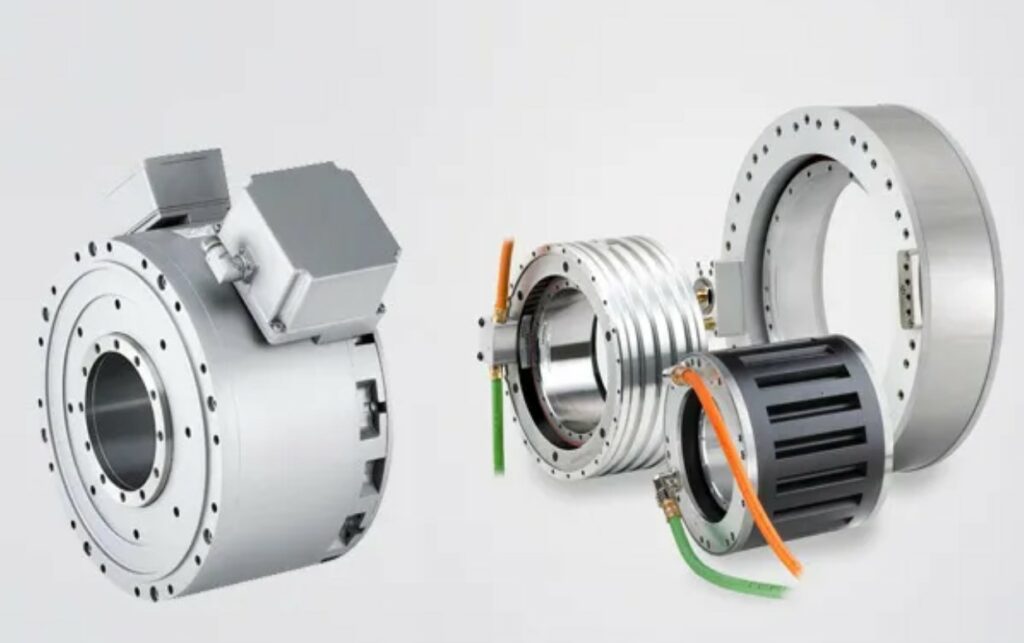

Động Cơ Mô-Men Xoắn (Torque Motor) – SIMOTICS T-1FW3
Định nghĩa kỹ thuật: Động cơ mô-men xoắn là loại máy điện quay chuyên dụng cho mô-men xoắn cao ở tốc độ thấp (0-1000 RPM), với M_N lên đến 5000 Nm mà không cần hộp số. T-1FW3 sử dụng thiết kế rotor lớn để tăng mật độ mô-men, tuân thủ ISO 10816 cho rung động và IEC 60034-14 cho kiểm tra.
Ứng dụng thực tế: Phù hợp cho máy kiểm tra vật liệu, máy cán kim loại hoặc hệ thống định vị chính xác. Một case study Siemens 2025 tại nhà máy ô tô Đức cho thấy T-1FW3 giảm thời gian chu kỳ 40% trong kiểm tra phanh xe.
Ba loại này chia sẻ nền tảng SIMOTICS, đảm bảo tương thích với DRIVE-CLiQ cho chẩn đoán tự động.
Quy Định, Tiêu Chuẩn Và Thông Số Kỹ Thuật Chung
Tất cả động cơ SIMOTICS tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, đảm bảo an toàn, hiệu suất và khả năng tương thích toàn cầu. Theo IEC 60034-1 (hài hòa hóa quy định quốc gia), không còn khác biệt về nhiệt độ chất làm mát (40°C tiêu chuẩn) hay giới hạn tăng nhiệt (Class F/H).
Các Tiêu Chuẩn Chính Áp Dụng
Bảng dưới đây tóm tắt các tiêu chuẩn cốt lõi:
| Tiêu Chuẩn | Nội Dung Chính | Áp Dụng Cho SIMOTICS |
|---|---|---|
| IEC 60034-1 | Yêu cầu chung, nhiệt độ & hiệu suất | Phạm vi -15°C đến +40°C, Class H (180°C) cho M-1PH8 |
| IEC 60034-8 | Ký hiệu đầu cuối & hướng quay | Hỗ trợ quay thuận/nghịch cho tất cả loại |
| IEC 60034-7 | Kết cấu & lắp đặt (IM B5/V1/V3) | Linh hoạt cho tuyến tính và mô-men xoắn |
| IEC 60034-9 | Giới hạn tiếng ồn | <85 dB(A) ở tốc độ định mức |
| IEC 60034-6 | Phương pháp làm mát (tự nhiên/cưỡng bức) | IC01/IC416 cho M-1PH8; nước cho M-1FE |
| ISO 1680 | Áp suất âm thanh | Đo lường chuẩn cho môi trường công nghiệp |
| IEC 60034-5 | Mức bảo vệ IP | IP23/IP54/IP65 tùy loại |
| IEC 60034-14 | Độ rung | Cấp A (<4.5 mm/s) cho tất cả |
| DIN 44081/82 | Bảo vệ nhiệt | Pt1000 cảm biến cho theo dõi |
| EN 60034-11/111 | Bảo vệ nhiệt độ | Tích hợp rơ-le giám sát |
| DIN 42955/IEC 60072-1 | Độ chính xác trục/mặt bích | Dung sai N/R/SH (0.01-0.07 mm) |
| DIN 748 | Đầu trục hình trụ | Cho M-1PH8 |
Mức Độ Bảo Vệ (IP Code) Theo IEC 60034-5
Mã IP bảo vệ chống bụi/nước và tiếp xúc nguy hiểm. Chữ số 1 (0-6): Chống vật rắn; chữ số 2 (0-9): Chống nước; chữ cái bổ sung (W/S/M) cho đặc biệt.
Bảng khuyến nghị cho môi trường Việt Nam (ẩm ướt, bụi bặm):
| Môi Trường | Khuyến Nghị IP | Áp Dụng Cho |
|---|---|---|
| Xưởng Khô | IP23/IP54 (chống bụi, nước bắn) | M-1PH8 làm mát tự nhiên |
| Ẩm Ướt/Sương Mù | IP55/IP64 (chống bụi hại, phun nước) | L-1FN3 tuyến tính |
| Xịt/Máy Phản Lực | IP65 (nước phun mọi hướng) | T-1FW3 mô-men xoắn |
| Ngâm Ngắn | IP67 (áp suất dưới nước) | M-1FE làm mát nước |
Độ Chính Xác Trục Và Mặt Bích Theo DIN 42955
Độ lệch tâm hướng tâm (concentricity) đảm bảo kết nối chính xác, giảm rung 20-30%.
Bảng cho SIMOTICS M-1PH8 (đầu trục hình trụ):
| Chiều Cao Trục (SH) | Dung Sai N (mm) | Dung Sai R (mm) | Dung Sai Đặc Biệt SH (mm) |
|---|---|---|---|
| 80/100/132 | 0.05 | 0.025 | 0.01 |
| 160/180/225 | 0.06 | 0.030 | 0.01 |
| 280 | 0.07 | 0.035 | – |
Độ Rung Và Tiêu Chuẩn IEC 60034-14
Cấp A (<1.8 mm/s rms ở 600-3600 RPM) cho chiều cao trục 20-355 mm. SIMOTICS duy trì cấp A đến tốc độ định mức; chứng chỉ B35 đo thực tế.
Ứng suất rung từ ngoài (ISO 10816): Tối đa 4.5 mm/s; gia tốc đỉnh 25-50 m/s² (thấp hơn cho thông gió cưỡng bức).
Bảng giới hạn rung cho T-1FW3:
| Tần Số | Giá Trị Tối Đa |
|---|---|
| <6.3 Hz | 0.16 mm dịch chuyển |
| 6.3-250 Hz | 4.5 mm/s vận tốc |
| >250 Hz | 10 m/s² gia tốc |
Nhiệt Độ Môi Trường, Độ Cao Và Hệ Số Giảm (Derating)
Phạm vi tiêu chuẩn: -15°C đến +40°C, <1000 m. Class F (155°C) cho L-1FN3/T-1FW3; H (180°C) cho M-1PH8 (trừ một số model F).
Bảng derating (làm tròn 5°C/500m):
| Độ Cao (m) | 30-40°C | 45°C | 50°C | 55°C |
|---|---|---|---|---|
| 1000 | 1.00 | 0.96 | 0.92 | 0.87 |
| 2000 | 0.94 | 0.90 | 0.86 | 0.82 |
| 4000 | 0.77 | 0.74 | 0.71 | 0.67 |
Vật Liệu Cách Điện Và Đặc Tính Mô-Men Xoắn
Hệ thống DURIGNIT IR 2000: Dây tráng men + tẩm nhựa không dung môi, chịu rung, khí, dầu, ẩm. Tuổi thọ tăng 2-3 lần theo quy tắc 10°C giảm một nửa.
Đường cong đặc tính (ví dụ PMSM yếu từ trường): M_0 (tĩnh) > M_N (định mức), M_max Inv (cực đại với module đề xuất) lên 3x M_N.
Công suất P_N = M_N * n_N * 2π / 60 (kW); mô-men M_N (Nm).
Chế độ S1/S6 theo EN 60034-1 cho tải biến thiên.
Bảo Vệ Nhiệt Độ Và Lớp Sơn Hoàn Thiện
Cảm biến Pt1000 tích hợp cuộn stator, tuyến tính, đánh giá qua SINAMICS hoặc rơ-le 3RS2600. Báo động/tắt máy tham số hóa.
Lớp sơn: Lớp lót chống ăn mòn; thêm 2 lớp thương mại. Không sơn L-1FN3/T-1FW6. Phù hợp khí hậu IEC 60721: Vừa phải (≤150°C) hoặc đặc biệt (axit/kiềm 1%, ẩm cao).
Chi Tiết Ứng Dụng Và Thông Số Kỹ Thuật Cụ Thể
Động Cơ Chính SIMOTICS M-1PH8: Sức Mạnh Quay Đáng Tin Cậy
- Thông số chính: Công suất 0.5-315 kW, tốc độ 1500-3000 RPM, IP23/IP54, làm mát tự nhiên/cưỡng bức.
- Encoder: Tùy chọn AM2048S/R (tuyệt đối đa vòng, 2048 S/R, 4096 vòng), IC2048S/R (gia tăng sin/cos).
- Bảo vệ: Pt1000, rung cấp A, derating cho >40°C.
- Ví dụ: Trong bơm dầu khí, M-1PH8 đạt hiệu suất IE4 (>95%), giảm chi phí vận hành 20%.
Động Cơ Tuyến Tính SIMOTICS L-1FN3: Chuyển Động Thẳng Siêu Tốc
- Thông số chính: Lực đẩy 100-2000 N, tốc độ 100 m/s, IP65, không hộp số.
- Encoder: IC22DQ (gia tăng 22 bit + chuyển mạch 11 bit), hỗ trợ an toàn.
- Bảo vệ: Chịu rung 10 m/s², làm mát bề mặt, Class F.
- Ví dụ: Máy cắt plasma, L-1FN3 đạt vị trí <0.005 mm, tăng tốc độ 50% so với vít me.
Động Cơ Mô-Men Xoắn SIMOTICS T-1FW3: Mô-Men Cao Tốc Độ Thấp
- Thông số chính: M_N 200-5000 Nm, tốc độ 0-500 RPM, IP00/IP23, làm mát tự nhiên.
- Encoder: R15DQ (resolver 15 bit đa cực), AM22DQ (tuyệt đối 22 bit).
- Bảo vệ: Rung 4.5 mm/s, gia tốc 2.25 m/s² trục, không sơn phủ.
- Ví dụ: Kiểm tra vật liệu, T-1FW3 cung cấp mô-men tức thì, giảm thời gian test 30%.
Hệ Thống Mã Hóa Tích Hợp: Phản Hồi Chính Xác
Không có encoder cho M-1FE/L-1FN/T-1FW6 cơ bản; tùy chọn cho M-1PH8/T-1FW3.
- Tuyệt đối đa vòng (AM): 4096 vòng, 2048 S/R, EnDat 2.1; AM22DQ (22 bit +12 bit đa vòng).
- Gia tăng (IC/IN): Sin/cos 1Vpp, 2048 S/R; IC22DQ (22 bit +11 bit chuyển mạch).
- HTL: 1024/2048 S/R, 10-30V.
- Resolver: Sin/cos, 2-8V rms, 5-10 kHz; R15DQ (15 bit).
DRIVE-CLiQ đơn giản hóa: Tự nhận dạng, cáp thống nhất.
Kết Luận:
Động cơ chính, tuyến tính và mô-men xoắn SIMOTICS đại diện cho đỉnh cao công nghệ Siemens, tuân thủ IEC và ISO để đảm bảo hiệu suất, an toàn và bền bỉ. Với hệ thống DURIGNIT, Pt1000 và encoder tiên tiến, chúng không chỉ đáp ứng mà còn vượt tiêu chuẩn công nghiệp Việt Nam 2025. Là chuyên gia, tôi khuyên: Đánh giá môi trường (IP/rung), tải (derating) và độ chính xác (encoder) trước khi chọn. Liên hệ Siemens Việt Nam để tư vấn miễn phí – biến định nghĩa kỹ thuật thành lợi nhuận thực tế.
FAQ:
- Sự khác biệt giữa M-1PH8 và T-1FW3? M-1PH8 cho tốc độ cao; T-1FW3 cho mô-men lớn tốc độ thấp.
- IP65 có cần cho L-1FN3 không? Có, ở môi trường ẩm để tránh bụi/nước.
- Derating ở 2000m là bao nhiêu? 0.94 ở 40°C, giảm công suất 6%.
