Tổng Quan Sản Phẩm PLC CPU SR40

SIMATIC S7-200 SMART CPU SR40 là bộ điều khiển logic lập trình thế hệ mới từ Siemens, được thiết kế đặc biệt cho các ứng dụng tự động hóa công nghiệp quy mô vừa và nhỏ. Với cấu hình onboard 24 Digital Input 24V DC và 16 Digital Output dạng Relay 2A, sản phẩm này mang đến khả năng xử lý linh hoạt cho nhiều loại thiết bị khác nhau.

Điểm nổi bật của CPU SR40 nằm ở khả năng tương thích nguồn điện rộng (AC 85-264V, tần số 47-63Hz), giúp thiết bị hoạt động ổn định ngay cả trong điều kiện nguồn điện không đồng đều – một ưu điểm quan trọng tại nhiều khu công nghiệp Việt Nam. Bộ nhớ chương trình/dữ liệu 40KB cung cấp đủ không gian cho các ứng dụng phức tạp, trong khi tính năng web server tích hợp cho phép giám sát và điều khiển từ xa qua mạng, đáp ứng xu hướng IoT và Industry 4.0.

Với thiết kế compact và khả năng mở rộng linh hoạt thông qua các module mở rộng, PLC này giúp doanh nghiệp tiết kiệm không gian tủ điện và chi phí lắp đặt. Hơn nữa, việc sử dụng output relay giúp tương thích tốt với nhiều loại tải khác nhau, từ động cơ, van điện từ đến đèn báo hiệu.

Đặc Điểm Kỹ Thuật Nổi Bật

Cấu Hình I/O Linh Hoạt

CPU SR40 trang bị 24 digital input 24V DC với khả năng nhận tín hiệu từ các cảm biến, công tắc và thiết bị đầu vào phổ biến. Mỗi input được bảo vệ chống nhiễu và có thể xử lý tín hiệu với tần số quét nhanh, đảm bảo phản ứng kịp thời với các sự kiện trong quá trình sản xuất. 16 output relay 2A cho phép điều khiển trực tiếp các thiết bị như contactor, solenoid valve, và động cơ công suất nhỏ mà không cần thêm relay trung gian.

Nguồn Cấp Đa Năng

Khả năng hoạt động với nguồn AC từ 85V đến 264V, tần số 47-63Hz là một lợi thế lớn khi triển khai tại các môi trường khác nhau. Điều này không chỉ giảm thiểu rủi ro hư hỏng do dao động điện áp mà còn loại bỏ nhu cầu sử dụng bộ ổn áp bổ sung trong nhiều trường hợp, giúp tiết kiệm chi phí đầu tư ban đầu.

Bộ Nhớ 40KB Tối Ưu

Dung lượng bộ nhớ 40KB được phân bổ hợp lý cho cả chương trình và dữ liệu, đủ để xử lý các logic phức tạp bao gồm PID control, motion control cơ bản, và data logging. Bộ nhớ này hỗ trợ lưu trữ công thức sản xuất, recipe management và các thông số cần giữ lại khi mất điện.

Web Server Tích Hợp

Tính năng web server cho phép kỹ sư và quản lý truy cập vào PLC qua trình duyệt web thông thường mà không cần phần mềm chuyên dụng. Điều này hỗ trợ giám sát từ xa, chẩn đoán lỗi nhanh chóng và thu thập dữ liệu sản xuất theo thời gian thực – yếu tố then chốt trong quản lý sản xuất hiện đại.

Khả Năng Mở Rộng

CPU SR40 hỗ trợ kết nối với các module mở rộng signal (SM), signal board (SB), và battery board (BB), cho phép mở rộng số lượng I/O lên đến hàng trăm điểm. Điều này đảm bảo hệ thống có thể phát triển cùng với nhu cầu sản xuất của doanh nghiệp.

Công Cụ Lập Trình STEP 7

Sử dụng phần mềm STEP 7-Micro/WIN SMART với giao diện trực quan, hỗ trợ nhiều ngôn ngữ lập trình (LAD, FBD, STL), giúp kỹ sư dễ dàng phát triển và bảo trì chương trình. Thư viện hàm phong phú và khả năng simulation giúp rút ngắn thời gian phát triển dự án.

Độ Tin Cậy Cao

Thiết kế công nghiệp chuẩn Siemens đảm bảo hoạt động ổn định trong môi trường khắc nghiệt với nhiệt độ từ 0°C đến 55°C, độ ẩm cao và chịu được rung động cơ học. CPU được bảo vệ chống nhiễu điện từ và có khả năng tự chẩn đoán lỗi.

Ứng Dụng Thực Tế Trong Công Nghiệp

Hệ Thống Băng Tải Và Phân Loại

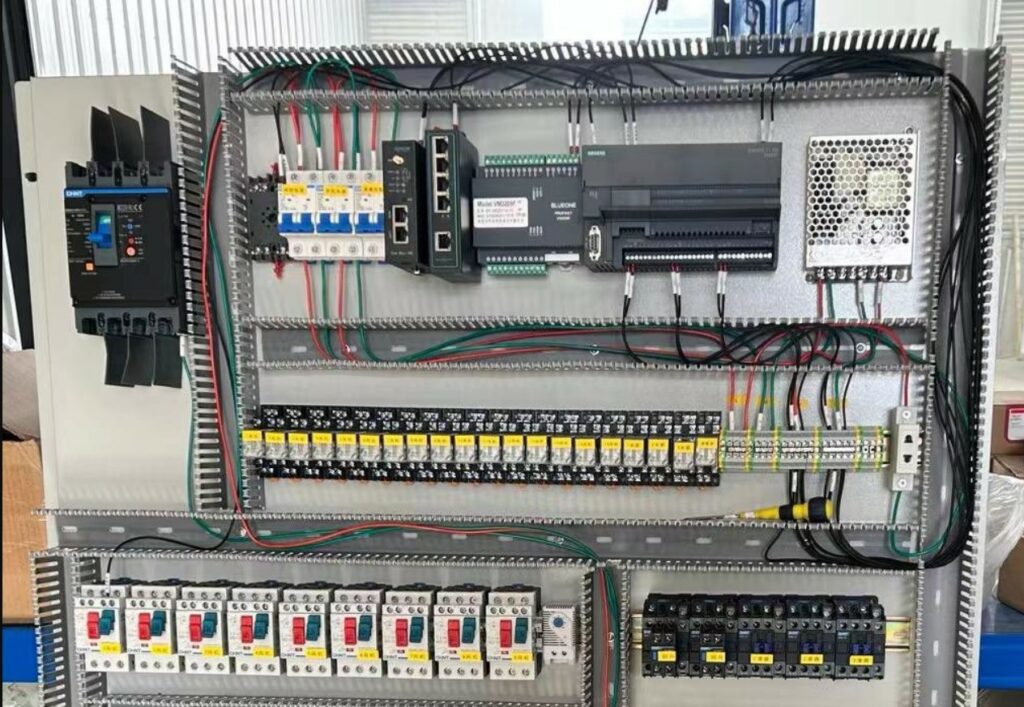

Tại một nhà máy sản xuất linh kiện điện tử ở BÌNH DƯƠNG, CPU SR40 được triển khai để điều khiển hệ thống băng tải tự động với 3 trạm phân loại. Hệ thống sử dụng 18 digital input để nhận tín hiệu từ các cảm biến quang, cảm biến cân và công tắc hành trình, đồng thời điều khiển 12 relay output cho động cơ băng tải, van khí nén và đèn báo hiệu. Nhờ tốc độ xử lý nhanh và độ chính xác cao, năng suất phân loại đạt 1,200 sản phẩm/giờ với tỷ lệ lỗi dưới 0.1%. Tính năng web server cho phép giám sát viên theo dõi tiến độ sản xuất từ văn phòng mà không cần xuống xưởng.

Quản Lý Hệ Thống HVAC Nhà Xưởng

Một khu công nghiệp thông minh tại Đồng Nai đã áp dụng S7-200 SMART để điều khiển hệ thống điều hòa không khí và thông gió cho 4 xưởng sản xuất. CPU SR40 thu thập dữ liệu từ cảm biến nhiệt độ, độ ẩm, áp suất và nồng độ CO2, sau đó điều khiển các van điều chỉnh, quạt hút và máy điều hòa để duy trì môi trường làm việc tối ưu. Chương trình PID tích hợp giúp tiết kiệm 23% năng lượng so với điều khiển thủ công, đồng thời đảm bảo tuân thủ các tiêu chuẩn an toàn lao động.

Trạm Trộn Và Định Lượng Tự Động

Nhà máy sản xuất thức ăn chăn nuôi tại Tây Ninh sử dụng CPU SR40 để tự động hóa quy trình trộn nguyên liệu. Hệ thống tích hợp 20 input từ cân điện tử, công tắc mức và cảm biến vị trí, điều khiển 14 van khí nén và động cơ trộn thông qua relay output. Chức năng recipe management cho phép lưu trữ hơn 50 công thức khác nhau, giúp chuyển đổi sản phẩm nhanh chóng chỉ trong 5 phút. Độ chính xác định lượng đạt ±0.2%, đáp ứng yêu cầu nghiêm ngặt về chất lượng sản phẩm.

Hệ Thống Xử Lý Nước Thải

Một doanh nghiệp dệt nhuộm tại Nam Định đã triển khai giải pháp tự động hóa trạm xử lý nước thải công suất 500m³/ngày sử dụng CPU SR40. Hệ thống giám sát các thông số pH, DO, TSS và lưu lượng qua 16 input, đồng thời điều khiển máy bơm, máy thổi khí và hệ thống định lượng hóa chất. Nhờ khả năng lập trình linh hoạt, hệ thống có thể tự động điều chỉnh liều lượng hóa chất dựa trên thành phần nước thải, giảm 30% chi phí vận hành và đảm bảo nước thải đạt chuẩn QCVN 40:2011/BTNMT trước khi xả ra môi trường.

So Sánh Với Các Giải Pháp PLC Mitsubishi, PLC Omron

Ưu điểm vượt trội của S7-200 SMART CPU SR40 so với đối thủ bao gồm dải nguồn cấp rộng giúp tăng độ tin cậy trong môi trường nguồn điện không ổn định, tính năng web server hỗ trợ IoT sẵn có và phần mềm lập trình hoàn toàn miễn phí. Mạng lưới hỗ trợ kỹ thuật của Siemens tại Việt Nam với 3 văn phòng chính và hơn 50 đại lý ủy quyền đảm bảo thời gian phản hồi nhanh chóng.

Hướng Dẫn Lựa Chọn PLC Phù Hợp

Đánh Giá Nhu Cầu

Yêu cầu về I/O

• Đếm tổng số điểm input/output cần thiết cho dự án (bao gồm dự phòng 20-30%)

• Xác định loại tín hiệu (Digital, Analog, nhiệt độ, tốc độ cao)

• Kiểm tra khả năng mở rộng cho giai đoạn sau

Điều kiện lắp đặt

• Nhiệt độ môi trường hoạt động

• Độ ẩm và bụi bẩn tại vị trí lắp đặt

• Chất lượng nguồn điện (dao động điện áp, tần số)

• Không gian tủ điện có sẵn

Yêu cầu chức năng

• Tốc độ xử lý và thời gian phản ứng

• Nhu cầu PID control, motion control

• Kết nối mạng và giám sát từ xa

• Lưu trữ và xử lý dữ liệu

Ngân sách và bảo trì

• Tổng chi phí sở hữu (TCO) bao gồm phần mềm, đào tạo

• Khả năng bảo trì và nguồn phụ tùng thay thế

• Thời gian bảo hành và hỗ trợ kỹ thuật

Tương thích hệ thống

• Thiết bị hiện có cần kết nối (SCADA, HMI, cảm biến)

• Giao thức truyền thông yêu cầu (Profibus, Modbus, Ethernet)

• Khả năng tích hợp với ERP, MES

CPU SR40 phù hợp đặc biệt cho các dự án với yêu cầu từ 20-40 điểm I/O, cần giám sát từ xa qua mạng, hoạt động trong môi trường nguồn điện không ổn định và ngân sách trung bình. Nếu dự án yêu cầu trên 60 điểm I/O hoặc cần analog input nhiều, nên xem xét các model CPU cao hơn trong dòng S7-200 SMART.

Chứng Nhận Và Độ Tin Cậy

SIMATIC S7-200 SMART CPU SR40 đạt các chứng nhận quốc tế quan trọng bao gồm CE (châu Âu), UL/cUL (Mỹ/Canada), và KC (Hàn Quốc), đảm bảo tuân thủ các tiêu chuẩn an toàn và tương thích điện từ nghiêm ngặt. Sản phẩm cũng đạt chứng nhận RoHS về môi trường, phù hợp với chính sách xanh của nhiều doanh nghiệp.

Đánh giá từ Khách Hàng

Kỹ sư Nguyễn Văn M.- Trưởng phòng Kỹ thuật, Công ty Sản xuất bánh kẹo
“Chúng tôi đã triển khai 15 bộ CPU SR40 cho dây chuyển lắp ráp tự động từ năm 2023. Độ ổn định vượt trội với thời gian uptime đạt 99.7%. Đặc biệt ấn tượng với khả năng chẩn đoán lỗi qua web server, giúp chúng tôi giảm 40% thời gian downtime so với hệ thống cũ.”

Anh Trần Hoàng L. – Giám đốc Kỹ thuật, Tập đoàn V
“Điểm mạnh nhất của S7-200 SMART là khả năng tương thích nguồn điện. Nhà máy chúng tôi ở khu công nghiệp thường xuyên gặp vấn đề dao động điện áp, nhưng các bộ PLC này vẫn hoạt động ổn định mà không cần thêm thiết bị bảo vệ. Dịch vụ hỗ trợ của PLCSiemens Việt Nam cũng rất chuyên nghiệp.”

Chính Sách Bảo Hành Và Hỗ Trợ

Sản phẩm chính hãng được bảo hành 18 tháng từ nhà phân phối ủy quyền, bao gồm thay thế miễn phí trong trường hợp lỗi kỹ thuật. Đội ngũ kỹ thuật Siemens Việt Nam cung cấp hotline hỗ trợ 24/7, đào tạo sử dụng miễn phí và tài liệu kỹ thuật tiếng Việt đầy đủ. Thời gian phản hồi yêu cầu hỗ trợ trung bình dưới 4 giờ làm việc.

Bảng Thông Số Kỹ Thuật Chi Tiết 6ES7288-1SR40-0AA1

Câu Hỏi Thường Gặp

CPU SR40 có hỗ trợ kết nối với HMI không?

Có, CPU SR40 hỗ trợ kết nối với tất cả các dòng HMI của Siemens (SMART LINE, COMFORT, KTP) qua Ethernet hoặc RS485. Ngoài ra còn tương thích với nhiều HMI của hãng khác thông qua giao thức Modbus.

Làm thế nào để backup và restore chương trình?

Sử dụng phần mềm STEP 7-Micro/WIN SMART, bạn có thể backup toàn bộ chương trình, cấu hình và dữ liệu vào file trên máy tính. Quá trình restore chỉ mất 2-3 phút thông qua cáp USB hoặc Ethernet.

PLC này có chịu được môi trường ẩm ướt không?

CPU SR40 được thiết kế cho độ ẩm 5-95% không ngưng tụ. Trong môi trường đặc biệt ẩm ướt, nên lắp đặt trong tủ điện có hệ thống sưởi ẩm hoặc sử dụng vỏ bảo vệ IP65.

Thời gian đào tạo lập trình mất bao lâu?

Với kỹ sư có kiến thức cơ bản về PLC, khóa đào tạo cơ bản mất 3-5 ngày. Siemens cung cấp khóa đào tạo chính thức và nhiều tài liệu tự học trực tuyến miễn phí.

Chi phí bảo trì hàng năm là bao nhiêu?

PLC này không yêu cầu bảo trì định kỳ. Chi phí chủ yếu là kiểm tra kết nối (2 lần/năm) và thay pin lưu dữ liệu (mỗi 2-3 năm). Tổng chi phí ước tính dưới 500,000 VNĐ/năm.

Có thể tự nâng cấp firmware không?

Có, firmware có thể nâng cấp qua STEP 7-Micro/WIN SMART. Tuy nhiên nên tham khảo kỹ thuật viên để đảm bảo tương thích với chương trình hiện có.

Làm sao phân biệt hàng chính hãng?

Kiểm tra tem chống giả trên hộp, mã vạch sản phẩm và yêu cầu giấy chứng nhận phân phối từ đại lý. Mua từ các đại lý ủy quyền của PLCSiemens để đảm bảo quyền lợi bảo hành.

Mua PLC Siemens S7-200 SMART CPU SR40 | 6ES7288-1SR40-0AA1

Mua PLC Siemens S7-200 SMART CPU SR40 (6ES7288-1SR40-0AA1) 24DI/16DO, web server. Tư vấn miễn phí 24/7.

Liên hệ 0888-789-688 tư vấn kỹ thuật để được chuyên gia đánh giá nhu cầu và đưa ra giải pháp tối ưu cho dự án của bạn.

Documents & Downloads

• Tải Tài Liệu Kỹ Thuật: Datasheet, manual và ví dụ chương trình mẫu

• Tải phần mềm STEP 7 Micro/WIN SMART STEP 7 software download phiên bản v2.2 V2.5/V2.8.
